ingma - Segmentsilos

Unsere Silos dienen der Lagerung und Handhabung der verschiedenartigsten Schüttgüter, insbesondere jedoch aus dem Landwirtschafts- und Nahrungsmittelbereich. Das ingma-Stahlsilo-System ist das Resultat unserer vieljährigen Tätigkeit und Entwicklung auf dem Fachgebiet.

Mit unseren Systemen werden Silo-Fertigelemente als einschalige Dammwände oder zweischalige Glattwände ausgeführt bei gleichen Eckverbindungen für beide Bauarten. Dadurch ergibt sich der Vorteil der Anwendung verschiedener Elemente miteinander.

Mit den Bauelementen werden Zellen und Bunker mit eckigem Grundriss in beliebigen Zellenhöhen erstellt.

Es werden Dammwand-Zellen bis 3,20 x 3,20 m Grundfläche (Systemmaß) in ankerloser Bauweise ausgeführt, während Zellen mit größeren Grundrissabmessungen Verstärkungsanker erhalten. Glattwandsilos können je nach Produkteigenschaften bis ca. 4,00 x 4,00 m ankerlos ausgeführt werden. Durch die eckige Bauweise wird die Grundfläche voll ausgenutzt.

Das Eigengewicht der Siloelemente ist im Verhältnis zum gebildeten Zellenraum, insbesondere im Vergleich zur Massivbauweise, gering. Dadurch ist eine kostensparende Ausführung der Fundierung möglich.

Auch ergeben sich dadurch Ein- und Aufbaumöglichkeiten in und auf bestehende Gebäude. Die aus den Silobauelementen errichteten Zellen werden statisch gemäß Eurocode 3 bemessen und nachgewiesen. Sie nehmen Belastungen aus Dachaufbauten und angebauten Maschinenhäusern und dergleichen auf. Die Zellenwände sind wetterdicht und bedürfen keiner zusätzlichen Verkleidung, wenn diese nicht aus anderen Gründen gewünscht oder gefordert wird.

Das SB – Stiel-System

Alle Ausführungen der ingma-Siloelemente der Typenreihe SB können miteinander verwendet werden. Dies bedeutet, dass in einem gemeinsamen Zellenblock sowohl Doppelwandelemente TYP SB DW oder Dammwandelemente Typ SB DP angeordnet werden können, als auch Sonderprofile. Ein Zellenstiel entsteht im Kreuzungspunkt von 4 Wänden dadurch, dass diese 4 Wände an deren Seiten die Stielprofile angeschweißt sind, jeweils um 90° gedreht zusammengesetzt werden.

Der SB-Stiel besteht aus spezial geformten Blechen und ist ein Stecksystem. Den Aufbau verdeutlicht die Anlagenskizze. Die Montage erfolgt derart, dass die Wände von oben eingeführt und somit zusammengesteckt werden. Die kraftschlüssige Verbindung wird durch das Klemmprofil (Stiel-Schenkel) erreicht. Die Stiele werden nach der Wandmontage mit Beton ausgefüllt. Die Lasten aus den Zellenwänden werden in die Stiele eingeleitet. Die vertikalen Lasten werden durch die Stiele und eventuellen Stielverstärkungen, sowie durch den Beton der Stielfüllung auf die Unterstützung abgeleitet.

Das RF – Stiel-System

Alle Ausführungen der ingma-Siloelemente der Typenreihe RF können miteinander verwendet werden. Dieses bedeutet, dass in einem gemeinsamen Zellenblock sowohl Doppelwandelemente TYP RF DW oder Dammwandelemente Typ RF DP angeordnet werden können, als auch Sonderprofile. Die Verbindung der Wände an den sich bildenden Stielen (Knotenpunkte der Zellen) erfolgt mittels durchgehender, langer Schrauben. Der Aufbau der Wände ist ähnlich einem Mauerverband gestaltet, so dass keine zusätzlichen Verbindungsteile verwendet werden.

MARTIN-Siloelemente TYP RF werden fabrikmäßig vorgefertigt, dadurch ist eine schnelle und einfache Montage möglich. Sofort nach Fertigstellung kann jeder Silo voll benutzt werden. Sie können jeden MARTIN-Silo auch umbauen, selbst, wenn nötig, abbauen. Dies ist nicht nur ideal für Betriebe, die sich ständig weiterentwickeln, sondern auch für solche, die auf Pacht- oder Bahngrundstücken bauen. Diese Silos werden in reiner Stahlbauweise errichtet, also auch ohne Betonstielfüllungen.

Dammwandelemente TYP 100 DP

Die ingma-Dammwände werden im Typ 100 DP mit einer maximalen Blechdicke von 3 mm ausgeführt. Die Wände gibt es als 1/2 Dammwand, 660 mm hoch mit einem Damm und

1/1 Dammwand, 1320 mm hoch mit zwei Dämmen. Die Zellenhöhen sind demnach im Raster von 660 mm variabel. Die Wandbleche werden in einer speziell dafür vorgesehenen Prägevorrichtung hergestellt. Das spezielle Wandprofil zeichnet sich aus durch die Neigung von 60° zur Horizontalen, gerundete Übergängen und hohe statischer Belastbarkeit. Die geprägten Wandbleche sind seitlich an den Stielen verschweißt. Die Verschweißung erfolgt beidseitig durchgehend, um Unterrostung vorzubeugen. Ab 2 m Wandlänge erhalten die Wände an der Innenseite Aussteifungen zur Stabilisierung. Die horizontale Wandverbindung erfolgt durch doppelte Überlappung der Wandbleche als Steckverbindung oder als überlappende Verschraubung. Die Materialgüte für Wandbleche richtet sich nach der statischen Belastung. Für Außenwände werden bei den Stielstößen und Wandüberlappungen besondere Abdichtungsmaßnahmen ergriffen. Zellensilos aus Dammwänden eignen sich für alle rieselfähigen Produkte, wie Getreide, Hülsenfrüchte, Ölsaaten, Kaffee, Kakaobohnen sowie Granulate aller Art. Aber auch für grießige Rohkomponenten, wie z. B. in der Mischfutterindustrie, finden sie Anwendung.

Doppelwandelemente TYP 80 DW

Die Doppelwände bestehen aus den zwei Außenschalen aus Stahlblech und dazwischenliegenden U-förmigen Innenstegen, ebenfalls aus Stahlblech. Blechdicke für Außenschalen und Innenstege richten sich nach den statischen Erfordernissen. Die Außenschalen sind mit den Innenstegen verschweißt, beides wird seitlich mit den Zellenstielen durchgehend verschweißt. Die Doppelwände bilden eine sehr verwindungssteife und dichte Konstruktion. Die Doppelwände werden ebenfalls als 1/2 Doppelwand 660 mm hoch und 1/1 Doppelwand 1320 mm hoch hergestellt. Dadurch sind sie auch in einer Achse horizontal kombinierbar mit den Dammwänden. Die Wände besitzen eine Überlappung an der Unterseite, welche über die Oberkante der jeweils unteren Wand greift. Zur Abdichtung der Wandstöße werden an der Überlappungsseite der Wände zwei Dichtbänder eingearbeitet. Die Wandbreiten sind variabel und richten sich nach den Erfordernissen. Dasselbe gilt für die Zellenhöhen.  Für nicht geschützte Außenwände werden bei den Stielstößen besondere Abdichtungsmaßnahmen ergriffen. Zellensilos aus Doppelwänden eignen sich für alle rieselfähigen Produkte, wie Getreide, Hülsenfrüchte, Ölsaaten, Kaffee, Kakaobohnen, Granulate aller Art, grießige Rohkomponenten sowie auch für alle pulvrigen Güter.  Die Wandblechdicken sind abhängig von den Zellengrößen und den Lagergütern. Sie variieren von 2,0 bis 4,0 mm Blechdicke. Bei den Doppelwänden ist aus gleichen Gründen der Stegabstand variabel.

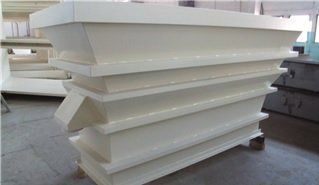

Belüftungstrichter für Silozellen

Das Einblasen von Luft oder Gas in Silos oder Silozellen zum Zweck der Belüftung, Kalttrocknung oder Begasung geschieht gewöhnlich über Einblasrohre oder auch Kühlbalken in den Trichtern der Silos. Diese Ausführungen haben den Nachteil, dass die Luft oder das Gas nicht gleichmäßig verteilt wird und durch eine größere Einblasmenge auf kleinem Raum ein größerer Luftwiderstand entsteht und besonders eine Behinderung des Gutauslaufes aus den Zellen durch solche Einbauten erfolgt. Diese Nachteile bestehender Belüftungseinrichtungen werden gänzlich vermieden durch unser Belüftungssystem. Es wird bei geringen Konstruktions- und Herstellungsaufwand eine gleichmäßige Luft- bzw. Gasverteilung erreicht bei einem zugleich geringen Strömungswiderstand für die Belüftung sowie einen gleichmäßigen ungehinderten Auslauf des Silogutes.
